车辆型号 | CLW5180TSLD6型扫路车 | 备注 | |||
二类底盘型号 | DFH1180EX8 | ||||
轴距 | 4700mm | ||||
前/后悬 | 1400/1830,1430/1800 | ||||
发动机型号/马力 | 底盘发动机 | 康明斯 | 230马力 | ||
驱动电机 | 德国进口博世 | 65KW | 取代副发 | ||
最大爬坡角 | 30% | ||||
排放 | GB3847-2005,GB17691-2018国Ⅵ | ||||
加速行驶车外噪声 | ≤84dB（A），满足噪声二阶段要求 | ||||
最高车速 | 89 km/h | ||||
接近角 | 17 | ||||
离去角 | 25 | ||||
质量参数 | 整备质量 | 9680kg | |||
最大总质量 | 18000kg | ||||
尺寸参数 | 外形尺寸（长×宽× 高） | 7930x2500x3120 | |||
最小离地高度 | 240 mm | ||||
吸扫作业 | 清扫效率 | ≥95% | |||
最大吸入粒度 | 100 mm | ||||
吸扫宽度 | 2.8-3.2 m | ||||
最大清扫能力 | 70000 m | ||||
碟形盘刷外伸尺寸 | ≥400 mm | ||||
吸扫行驶速度 | 3-20 km/h | ||||
罐体 | 水罐垃圾箱额定容量 | 4 水 | |||
垃圾箱 | 垃圾箱额定容量 | 9尘 | |||
垃圾箱倾翻角度 | ≥46 ° | ||||
卸料门开启角度 | ≥85 ° | ||||
液压系统 | 型式 | 开式、电气控制 | |||
主要元件 | 齿轮泵、液压马达、液压缸、电磁阀 | ||||
系统压力 | 16 MPa | ||||
液压油箱容量 | 60 L | ||||
油温 | 60 。C | ||||
电气系统 | 型式 | DC24 V | |||
电压 | 24 V | ||||
蓄电池 | 24 V（2只12V串联） | ||||
洒水系统 | 主要部件 | 新西山电子隔膜泵、水滤器、喷嘴等 | |||
扫盘装置 | 型式 | 中置四个扫盘，液压马达驱动，右前可独 立控制，具有避让回复功能。 | |||
扫盘直径 | 850 mm | ||||
扫盘角度 | 前倾：4-6度 外倾：4-7度 | ||||

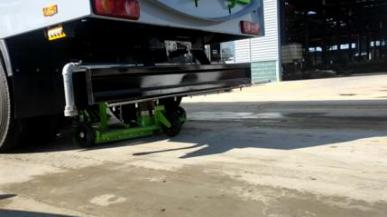

吸盘 | 型式 | 单吸口，液压控制，弹簧悬浮。 | |||
吸口直径 | 200 mm | ||||

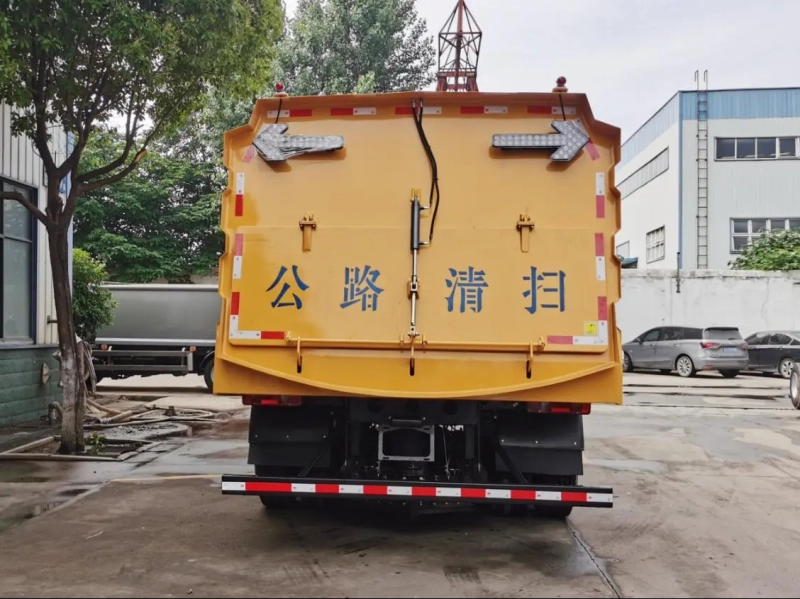

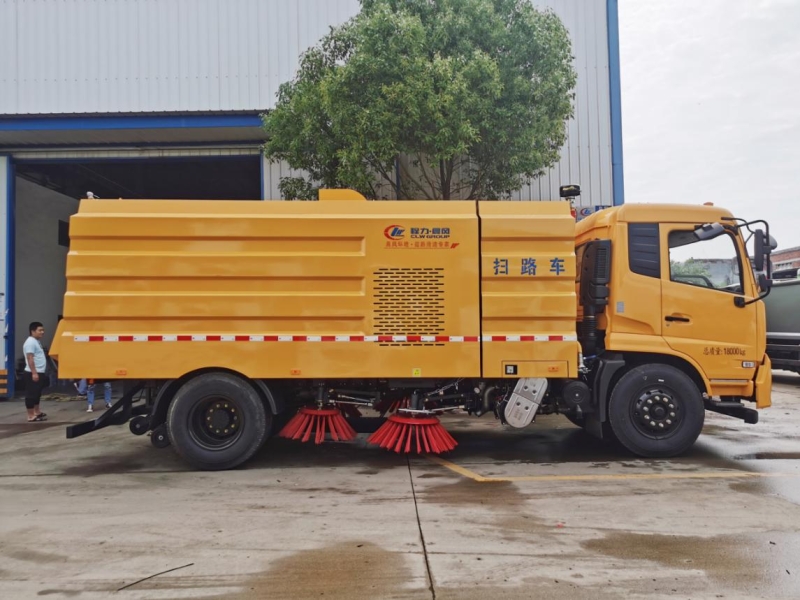

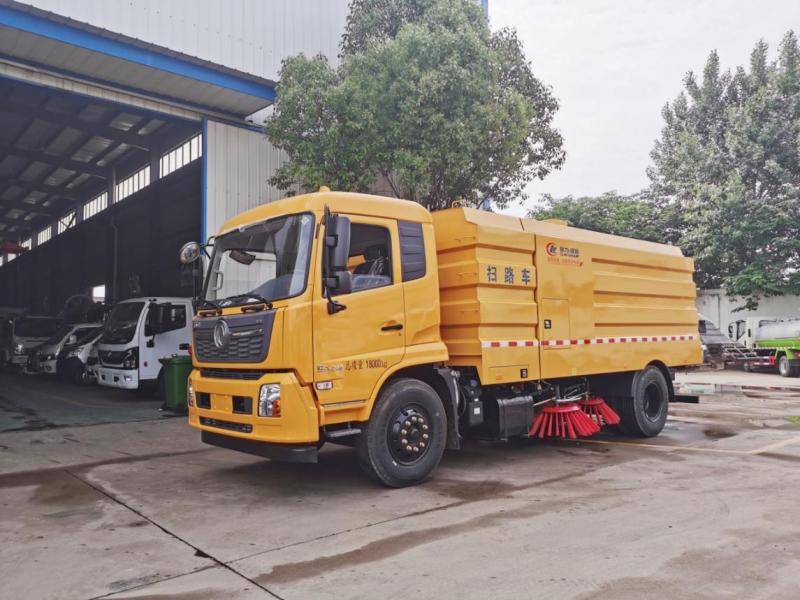

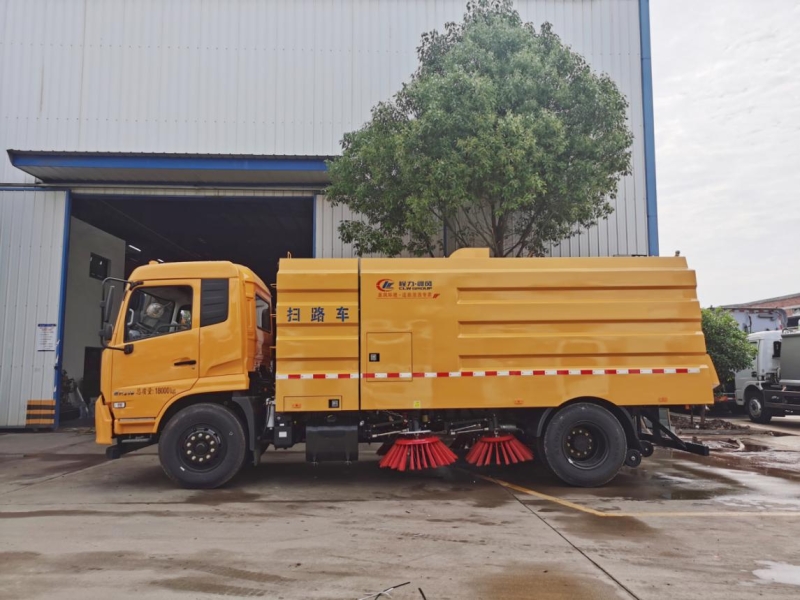

程力威牌13立方扫路车_单发道路清扫车图片
程力汽车智能清扫车专业厂东风系列扫路车结构、功能概述
程力汽车股份有限公司环卫车东风系列扫路车是我公司作为环卫设备之一，是一种 集路面清扫、垃圾回收和运输为一体的新型高效清扫设备。可广泛应用于干线公路，市 政以及机场道面、城市住宅区、公园等道路清扫。路面扫路车不但可以清扫垃圾，而且 还可以对道路上的空气介质进行除尘净化，既保证了道路的美观，维护了环境的卫生， 维持了路面的良好工作状况，有减少和预防了交通事故的发生以及进一步延长了路面的 使用寿命。在国内利用路面扫路车进行路面养护已经成为一种潮流。扫路车是配有扫刷 等清扫系统的专用环卫车辆，主要用于大中型城市环卫部门进行清扫作业工作。扫路车极大地解放了环卫工人的工作强度，提高了工作效率，减少了扬尘等二次污染。
（一）适用范围
1.城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙等路面、路沿的日常清洁工作。
2.像水泥厂，煤厂等路面灰尘太厚的地方则不太适用。（扫路车二次扬尘属于正常）
（二）结构设计和组成部分
由扫路车作业部分及行走部分等组成。包括二类汽车底盘、副梁、副发动机、风 机、离合器、洒水泵、清水箱、副发机机仓、后水箱+垃圾箱、扫盘、吸盘、组合式喷 杆、液压系统、电控系统、水路系统、气路系统、装置等组成。
（三）产品功能介绍及展示：

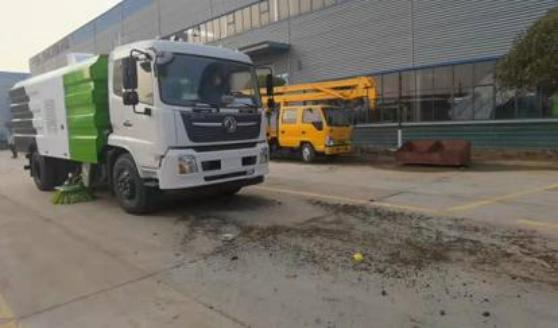

清扫前 / 清扫后
工作原理：
1、副发动机驱动液压油泵、高压水泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、 旋转，左右扫刷在扫盘的旋转带动 下将两侧的垃圾扫至吸盘前方，同时，隔膜水泵将来自清水箱的清洁水加压后通过高压管路控制阀喷出从而达到降尘，吸盘利用风机产生的负压，将垃圾经风管吸入垃圾箱贮存。
根据作业环境的情况，可全扫模式，及右立扫均可独立控制 有 “全清扫”、“右清扫”等作业模式可选择。
2. 路面清扫：在清扫作业过程中，对于路面的人行道灰尘脏污，打开左、右 扫盘吸盘升降，前置扫盘喷杆上的喷水管由电子隔膜泵带动喷水，形成的水幕可达到简单降尘完成路面清扫。
程力扫路车是一种省时、省钱、省力、高效节能环保的新理念环卫产品。
（四）产品优点
1.高性能环保
高效的扫路车利用副发动机驱动液压油泵，水泵和风机工作在风机产生的负压 作业下，风流在闭合的回路中将垃圾吸入垃圾箱中贮存，整个作业过程均是物理原 理，不会产生化学废料或垃圾外泄对环境的二次污染，同时，选配洒水功能后洒的 降尘有效的降低了空气中粉尘浓度， 解决粉尘污染问题。低压冲洗功能以及采用的 中置扫刷盘+后置吸盘的清扫方式，可对路面、路沿上等处的灰尘、垃圾均能处理干净，确保路面干净、美观。
2. 配制高
（1）底盘：采用东风天锦二类底盘，采用东风原厂底盘柳州五菱柳州发动机113马力，2600轴距，175R14LT 8PR，带空调方向助力。配置高、动力强劲、爬坡有力、各部位均进行加强设计处理，质量稳定，售后服务体系健全。
（2） 上装：中置4扫盘，后置吸盘。云内57马力副发动机，海德瑞沃电磁阀组，力沃液压摆线马达，免维护离心风机，新西山电子隔膜水泵，碳钢水箱及不锈钢垃圾箱，0.5水/2尘，西门子控制开关，尾部LED箭头灯。
（3） 水箱、垃圾箱结合结构力学及审美观念，采用材料经数控折弯后一次焊接 成型，加工精度高、质量可靠、整齐美观，既保障了整车结构强度的需求又满足用户 的审美需求；整车喷涂工艺采用进口乘用客车喷涂工艺为标准，工艺性强、表面光洁度及可靠性高。工艺设计，层次明显，立体感强。
（4） 电控系统：驾驶室及尾部两套操，便于驾驶员在车辆行进过程中及作业状态时可调整作业模式，安全性高。
(5)高效离心风机
高效免维护离心风机，风机效率高，使用寿命长，叶片材料采用特殊钢制作，其特殊的叶片形状极其不易磨损。
3.作业范围广
从几十微米灰尘至 40-60mm 的石子、砖头、树叶、饮料水瓶等杂物，一次作业均能全部去除。路面清扫宽度2200mm，清扫能力 11000m²/h-33000m²/h。
4. 结构简单，易损件少
整车上装 90%以上零部件均采用装配式组装方式，各小件均具备通用性及互换性，
拆卸方便，易于更换，维护费用低，更换效率高。
东风康明斯“智芯”电气化单发洗扫车五大优势
一、节油优势：
1. 五年运营周期，电气化单发扫路车比双发扫路车燃油费节约39万元。
2. 以4h/天工作时间计算，每月节约油费6400元。
二、少维护优势：
1. 五年运营周期，电气化单发扫路车比双发扫路车维护费省1万元。
2. 每年传统辅发保养维护成本2200元，电气化单发每年只需更换电机机油一次费用200元，每年节约2000元。
三、空间优势：
1. 电气化单发扫路车尘箱容积为9立方，比双发扫路车垃圾容纳多1立方，可延长作业时间。
四、降噪优势：
1. 电气化单发扫路车取消了副发动机，整车没有副发动机高速旋转带动起来的噪音及震动，提高司机驾驶的舒适性。
五、智能化优势：
1.电气化单发扫路车上装采用了电气化控制，集中性高、可靠性强，大大提高了车辆的持续性和稳定性，让司机作业省心更加轻松。
