新全顺中轴低顶转运型救护车（汽油国六）
1、 产品目录
序号 | 产品名称 | 产品型号 |
1 | 新全顺中轴低顶转运型救护车（汽油国六） | CLW5030XJHAJZ |
2、 产品简介
新全顺中轴低顶转运型救护车采用江铃福特推出的福特新全顺中轴车型改装。采用福特2.0TEcoBoost GTDI 汽油发动机 ，全系标配定速巡航系统 ，中控大屏倒车影像 ，配置全方位主 动+被动安全保护系统 ，时速可达170km/h ；使用BoschABS+EBD 技术 ，能够主动探测和分 析路况 ，合理调整行车方向；采用国内领先硼钢板材，高钢性底盘一体铸造，多支横梁增加强度； 整体车身重心低、更稳定，有效确保驾驶者的安全；医疗舱空间宽大，设计合理；全车采用国内领
先的医疗车改装技术 ，适用于各类医院及急救中心 ，特别适合病人转院及市内急救。
3、 车辆参数与标准配置 |
技术要求 |
改装基型车（底盘车）：福特新全顺中轴低顶汽油国六 |
外观颜色 ：白色/红色 |
公告参数
最大总质量 | 3300kg |
乘员人数 | 7人（含担架人数） |
轴距 | 3300mm |
车体尺寸:长×宽×高mm | 5341×1986×2220 |
医疗舱尺寸:长×宽×高mm | 2600×1700×1500 |
接近/离去角(°) | 22/26,22/15 |
最高车速 | 170km/h |
发动机型号 | ECOBOOST4G20E6L |
发动机排量 | 1.997L |
排放标准 | 国Ⅵ |
额定功率 | 162KW |
燃油箱容量 | 80L |
驱动型式 | 前置前驱 |
最小离地间隙 | 141mm |
变 速箱 | 5MT手动挡 |
悬挂型式 | 麦弗逊式独立悬架/钢板弹簧非独立悬挂 |
助力类型 | 齿轮齿条式、液压助力转向 |
制动型式 | 前盘后盘 ，液压制动 |
医疗警示外观
车身结构 | 采用钢质加强型框架结构设计 ，安全可靠。 车体右侧配滑动门，后端采用双开尾门结构、开口宽度大，便于医患人员、担架的 上下。 |
车辆外观 | 全车身白色，车头、车身两侧以及车尾门贴红十字徽标，四周贴车身彩条，颜色鲜 艳、醒目，有效警示。 医疗舱玻璃贴2/3 磨砂玻璃纸 ，有效保护病人隐私。 |
警示灯具 | 流线型一体式 LED 警灯总成（高分子材料注塑成型），警报器喇叭功率 100W，线控式控制器,内配 LED 灯组。两侧及尾部各安装蓝色爆闪灯，有效 警示。 |
医疗舱救护设施 | |
救护系统 | 自动上车担架：全铝合金型材骨架、舒适软性担架床垫，质轻强度大、承重 181kg ，便捷平稳易上下。 医疗舱顶部有两个悬挂式输液瓶夹持器 ，承重2.5kg ，造型美观 ，质量可靠 |
医用氧气控制系统 | 救护舱设置有氧气瓶柜 ，柜内配备两个 10L 钢质氧气瓶 ，公称压力15MPA（重量 轻 ，便于装卸更换），同时配备两个单表式减压阀、两个德式氧气终端、一个呼吸机 接口及一个墙式氧气吸入器。病人吸氧时可控制出氧量 ，并配有湿化瓶为病人提供 湿润氧气 ，更利于病人吸氧。 |
医疗电器系统 | |
照明 灯 | 4只12V 舱内照明灯 ，光源稳定 ，照射面大。 |
逆变 器 | 车载式正弦波500W，频率稳定，电压稳定、 输出功率稳定，为车上设备提供供 电；2组 220V/12V 多功能插座（可接二/三孔、 交/直流两用）。 |
消毒灯 | 1盏智能化定时的紫外线消毒 ，保证舱内卫生安全。 |
空气循环系统 | |
空调/暖风 | 1套后空调和后暖风装置 ，冷暖独立控制 ，根据需要合理调控舱内温度。 |
医疗舱橱柜内饰配置 | |
中隔墙总成 | 驾驶室与医疗舱之间安装新型环保材料（重量轻，环保，可二次利用）中隔墙，分 开前后车厢 ，分隔墙上设有一个观察窗 ，便于观察 ，沟通。 |
医疗舱内饰 | 原车内饰，后舱右侧一个单人座椅，一套长条座柜，包天蓝色仿皮，座椅乘坐舒适， 车内配备一个安全锤 ，保障突发情况车内成员安全。 |
橱柜总成 | 在医疗舱左侧安装1 套新型环保材料制作的长条设备柜 ，柜体上设置有空格柜等储 物空间 ，柜体台面上可放置医用设备 ，容量大 ，简洁美观； 在长条设备柜前有1 套新型环保材料制作的氧气瓶柜 ，柜体内可容纳2 个10L 氧气 瓶。 |
医用地板 | 采用新型轻体地面装饰材料（重量轻 ，环保 ，可二次利用），该地板防水、防腐、 耐磨、抗菌，便于医护人员的清洁、 整理。 |
辅助设备 | |
扶手杆 | 在医疗舱顶部安装1 根长条形扶手。 |
灭火器 | 在医疗舱左后侧放置一个1KG灭火器。 |
长条座柜 | 在医疗舱右侧安装1 套长条座柜 ，包蓝色仿皮 ，配二点式安全带。 |

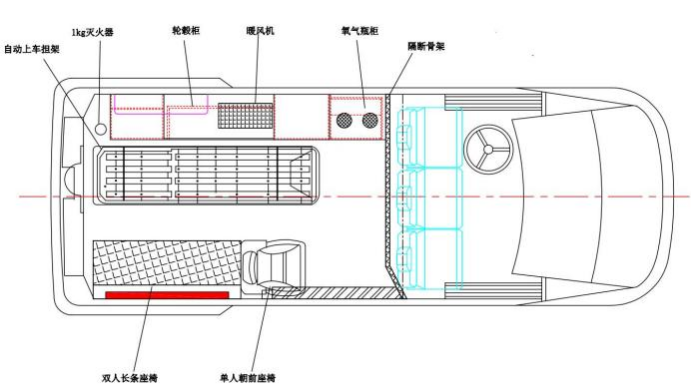

4、平面设计图

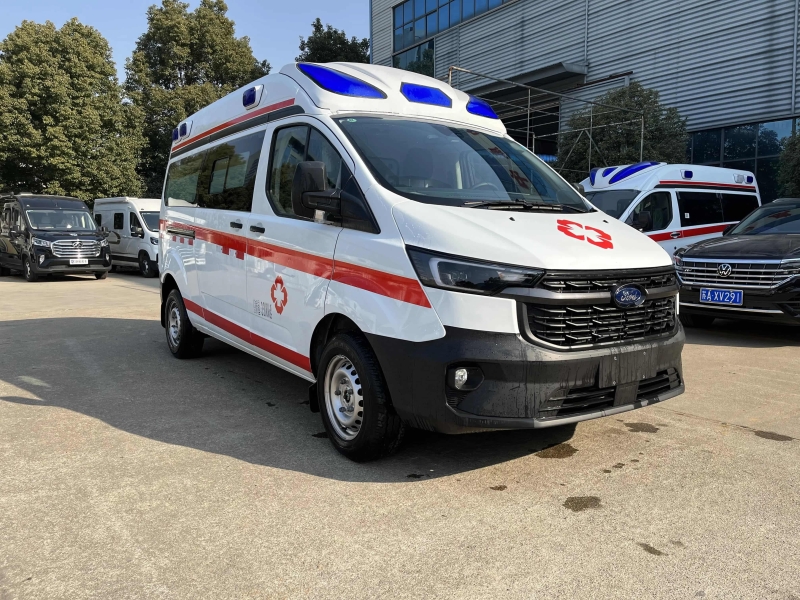

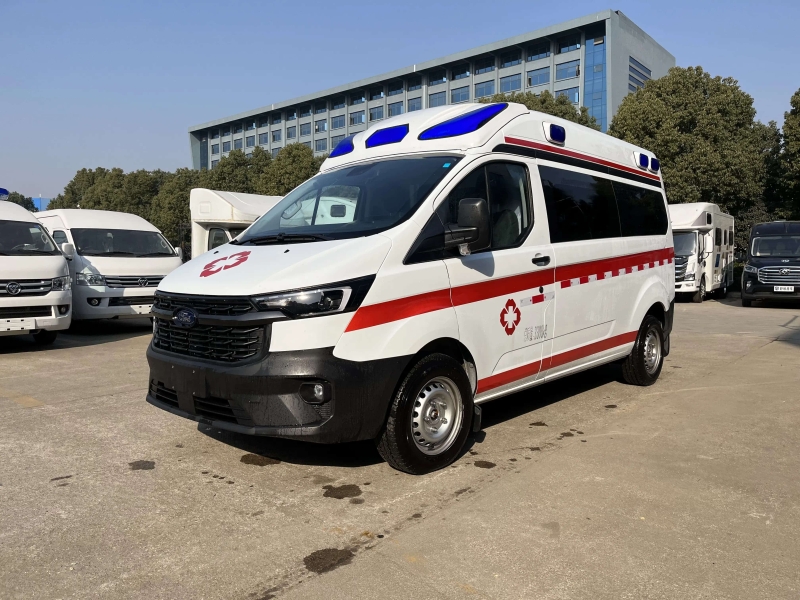

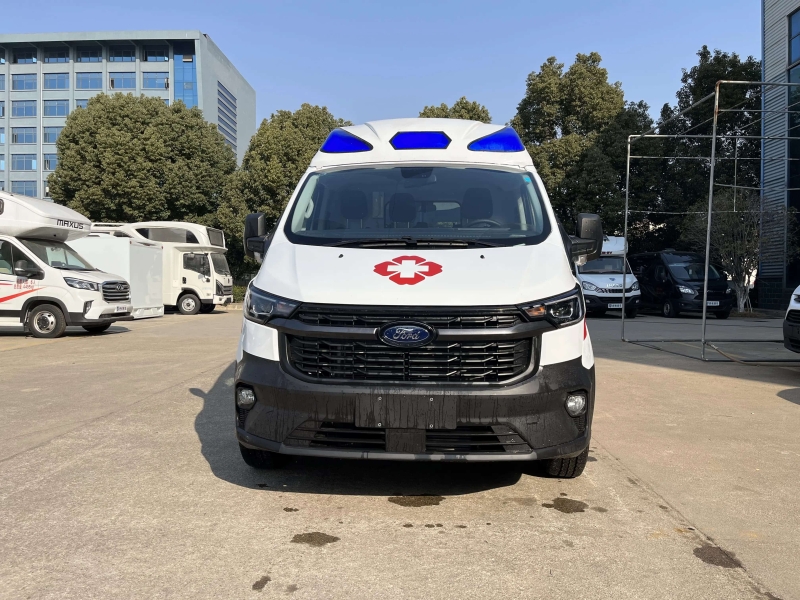

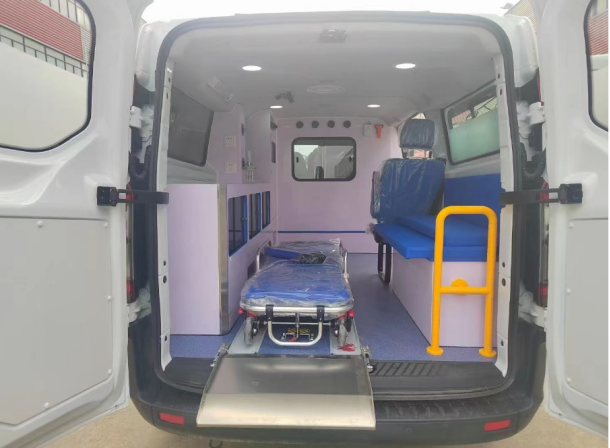

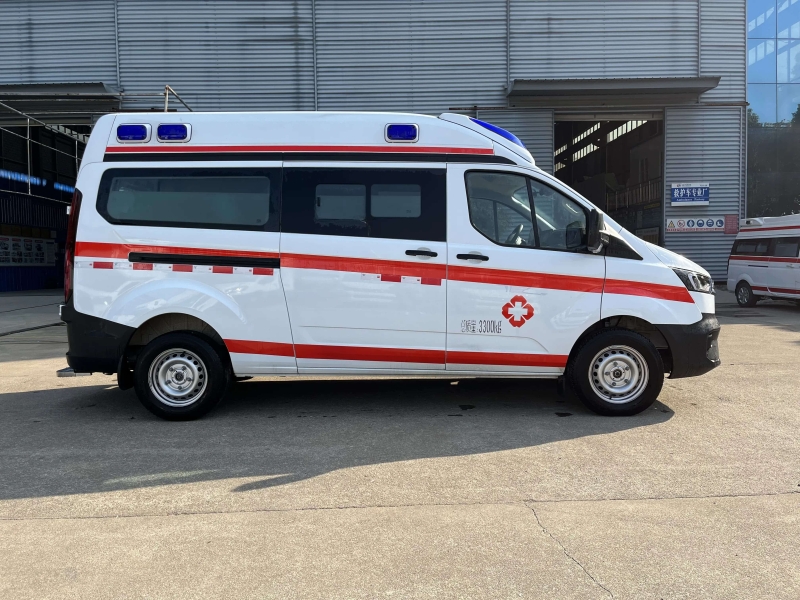

5、 参考图片（本图片仅供参考 ，以客户实际订购为准）
6、配置清单
序号 | 配置名称 | 型号/图号 | 主要功能/技术参数 | 单位 | 数量 | 备注 |
一 | 救护系统 | |||||
担架及器械 | ||||||
1 | 自动上车担架 | 承重:181KG | 副 | 1 | ||
2 | 输液夹持器 | 承重:2.5KG | 副 | 2 | ||
供氧设施 | ||||||
1 | 氧气瓶 | 10L | 钢制、公称压力 15MPA | 个 | 2 | |
2 | 氧气吸入器 | 氧气接口为两级滚针自锁结构、可有效保护用氧、带刻度式湿化瓶 | 只 | 1 | ||
3 | 呼吸机接口 | 快速插接式 | 只 | 1 | ||
4 | 调压阀 | 单表式 | 只 | 2 | ||
二 | 外观、 警示系统 | |||||
警示灯具 | ||||||
1 | 前顶爆闪警灯总成 | LED | 喇叭功率100W | 套 | 1 | |
2 | 爆闪灯 | LED | DC12V | 只 | 6 | |
彩条及标识 | ||||||
1 | 救护标志 | 反光膜 | 颜色鲜艳 ，醒目，有效 警示 | 张 | 5 | |
2 | 车身彩条 | 反光膜 | 颜色鲜艳,醒目,有效警示 | 套 | 1 | |
3 | 磨砂膜 | 2/3 大小 | 右侧及后门 | 套 | 1 | |
三 | 电器系统 | |||||
电源配置 | ||||||
1 | 逆变器 | 500W | 套 | 1 | ||
2 | 交/直流插座 | 组合插座 | 交/直流两用插座 | 组 | 2 | |
车内照明 | ||||||
1 | 室内照明灯 | LED | DC12V | 盏 | 4 | |
辅助设施 | ||||||
1 | 后空调 | 昊银 | 加装后空调 | 套 | 1 | |
2 | 后暖风 | 昊银 | 加装后暖风 | 套 | 1 | |
消毒设施 | ||||||
1 | 紫外线消毒灯 | HTD-8W | 定时功能 | 盏 | 1 | |
四 | 橱柜/内饰系统 | |||||
橱柜系统 | ||||||
1 | 中隔板总成 | 轻型环保材料 | 套 | 1 | 含观 察窗 | |
2 | 左侧设备柜 | 轻型环保材料 | 套 | 1 | ||
内饰系统 | ||||||
1 | 车顶内饰 | 原车顶内饰 | 防腐、耐磨、 抗菌 | 套 | 1 | |
2 | 医用地板 | 整体塑胶 | 防滑、防水、防腐、 耐 磨、抗菌 | 套 | 1 | |
五 | 其它 | |||||
1 | 单人座椅 | 佳禾 | 包天蓝色仿皮 | 套 | 1 | |
2 | 长条座柜 | 定制 | 双人 | 套 | 1 | |
3 | 灭火器 | 干粉式 | 1kg | 个 | 2 | |
4 | 扶手杆 | 黄色 | 顶棚扶手 | 件 | 1 | |
